Aquasystem VAV100 – Trykktank 100 liter – Stående med føtter
Vertikal membrantrykktank for trykksatte vannforsyningsanlegg, med utskiftbar EPDM-membran og støtteføtter for gulvstående montering.
Aquasystem VAV100 er en gulvstående trykktank på 100 liter, utviklet for bruk i trykksatte vannforsyningsanlegg og pumpesystemer. Trykktanken bidrar til å opprettholde et stabilt vanntrykk og redusere hyppige start- og stoppsykluser på pumpen.

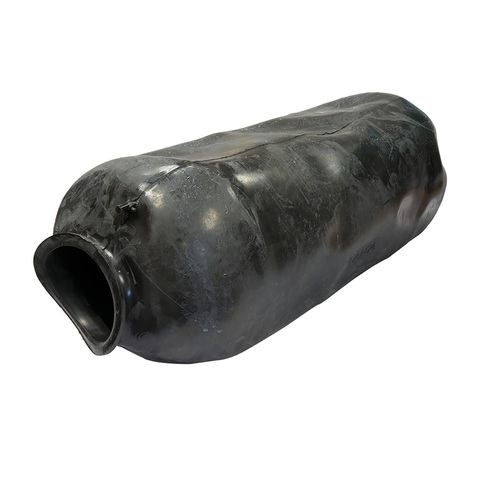

VAV-serien er konstruert med utskiftbar EPDM-membran som skiller vannet fra gassiden. Dette gjør at trykktanken kan ta opp trykkvariasjoner i anlegget og samtidig gi mulighet for service og utskifting av membranen ved behov.

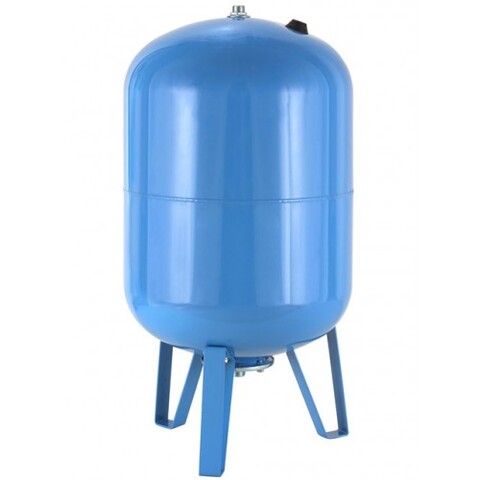

Trykktanken er produsert i stål med blå overflatebehandling i RAL 5015 og galvanisert motflens. VAV100 leveres med støtteføtter for stabil, gulvstående montering. Den vertikale konstruksjonen er godt egnet for installasjoner hvor man ønsker å utnytte gulvplassen effektivt.
VAV100 leveres med fabrikkfortrykk på 1,5 bar, 1" gjenget tilkobling og maksimalt arbeidstrykk på 10 bar. Karet har et oppgitt temperaturområde fra -10 til +100 °C. Fortrykket må kontrolleres og tilpasses det aktuelle vannforsyningsanlegget før idriftsettelse.
Egenskaper og fordeler
- Vertikal utførelse med støtteføtter for stabil og plassbesparende gulvmontering.
- Utskiftbar EPDM-membran som gir mulighet for service og vedlikehold.
- Stabilisering av vanntrykk i trykksatte vannforsyningsanlegg.
- Reduserer antall pumpestarter ved å lagre vann under trykk mellom pumpens driftssykluser.
- Maks. arbeidstrykk 10 bar for vannforsyningsinstallasjoner.
- Temperaturområde -10 til +100 °C i henhold til produsentens spesifikasjoner.
- Galvanisert motflens med solid bolteforbindelse.
- Fabrikkfortrykk 1,5 bar som tilpasses anleggets behov.
- Blå overflatebehandling RAL 5015 for en robust og beskyttende finish.
Tekniske spesifikasjoner – VAV100
| Produsent |
Aquasystem |
| Serie / modell |
VAV100 |
| Volum |
100 liter |
| Bruksområde |
Trykksatte vannforsyningsanlegg |
| Montering |
Vertikal, gulvstående med støtteføtter |
| Maks. arbeidstrykk |
10 bar |
| Fabrikkfortrykk |
1,5 bar |
| Driftstemperatur |
-10 til +100 °C |
| Membran |
EPDM, utskiftbar |
| Tilkobling |
1" |
| Høyde |
855 mm |
| Diameter |
495 mm |
| Motflens |
Galvanisert |
| Farge |
RAL 5015 – Blå
|
| Artikkelnummer |
AANVE01B11EA1 |
Aquasystem VAV – Modelloversikt 50–500 liter
Aquasystem VAV-serien består av vertikale, gulvstående membrantrykktanker for trykksatte vannforsyningsanlegg. Modellene leveres med støtteføtter, utskiftbar EPDM-membran og 10 bar maksimalt arbeidstrykk. Modellene fra 50 til 150 liter har 1,5 bar fabrikkfortrykk og galvanisert motflens, mens VAV200, VAV300 og VAV500 leveres med 2 bar fabrikkfortrykk og lakkert motflens.
| Modell |
Volum |
Høyde |
Diameter |
Tilkobling |
| VAV50 |
50 L |
720 mm |
365 mm |
1" |
| VAV60 |
60 L |
808 mm |
365 mm |
1" |
| VAV80 |
80 L |
856 mm |
415 mm |
1" |
| VAV100 |
100 L |
855 mm |
495 mm |
1" |
| VAV150 |
150 L |
975 mm |
550 mm |
1" |
| VAV200 |
200 L |
1085 mm |
600 mm |
1 1/4" |
| VAV300 |
300 L |
1240 mm |
650 mm |
1 1/4" |
| VAV500 |
500 L |
1490 mm |
750 mm |
1 1/4" |
Forskjellen mellom Aquasystem VA, VAO og VAV
VA-serien – vertikal utførelse: Membrantrykktanker fra 5 til 35 liter med kompakt, vertikal konstruksjon uten støtteføtter. Beregnet for montering med egnet feste.
VAO-serien – horisontal utførelse: Liggende membrantrykktanker fra 18 til 300 liter, med støtteføtter for horisontal montering. Egnet for pumpeanlegg og installasjoner hvor tilgjengelig monteringshøyde er begrenset.
VAV-serien – gulvstående utførelse: Vertikale membrantrykktanker fra 50 til 500 liter, med støtteføtter for plassering på stabilt underlag. Egnet for større vannforsyningsanlegg hvor økt tankvolum er nødvendig.
Viktig informasjon om dimensjonering og montering
Trykktankens størrelse skal dimensjoneres ut fra vannforsyningsanleggets vannforbruk, pumpens kapasitet, start- og stopptrykk og ønsket antall pumpestarter.
Fabrikkfortrykket skal kontrolleres og tilpasses pumpens innkoblingstrykk før idriftsettelse. Kontroll og justering skal utføres med tanken isolert fra anlegget og uten vanntrykk på membranen.
VAV-tanker skal monteres vertikalt på et stabilt og egnet underlag, med tilstrekkelig plass for kontroll og vedlikehold. Støtteføttene skal gi tanken nødvendig stabilitet, og rørtilkoblingen må utføres uten unødvendig mekanisk belastning. Ved bruk i drikkevannsanlegg skal produktets dokumenterte egnethet for dette kontrolleres.
