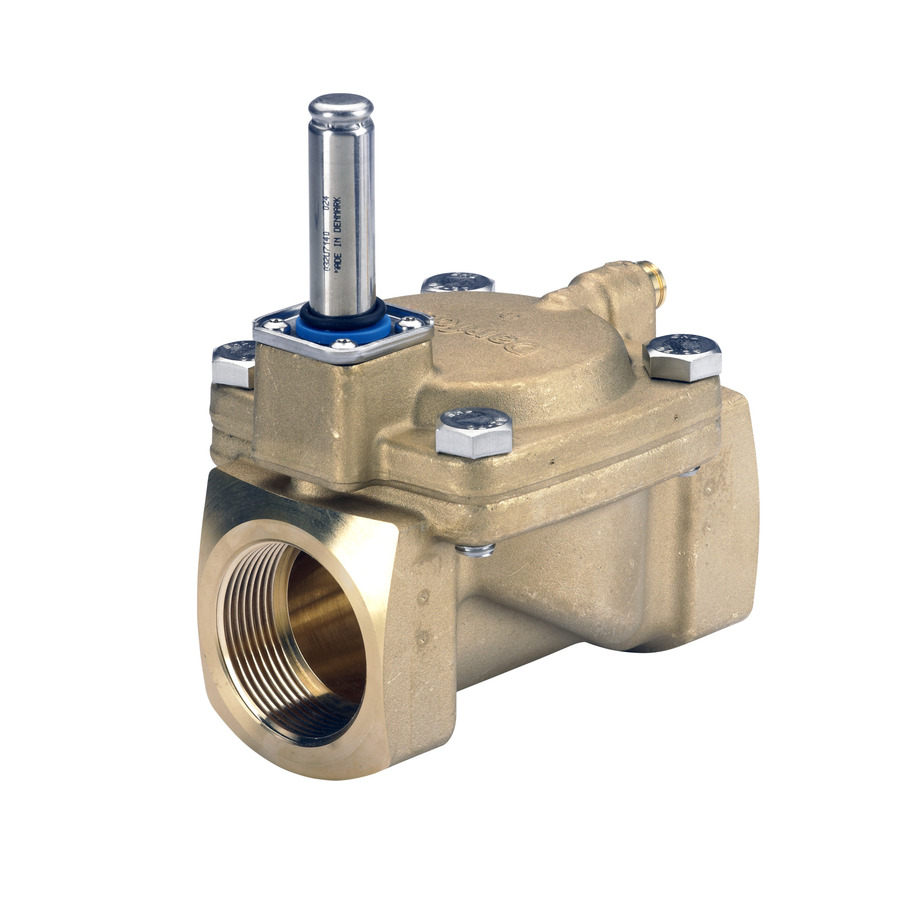

Magnetventil, EV220B, Funksjon: NC, G, 1 1/2, 24 m³/h, FKM
Varenr: 032U7141
EL: 4360226,
NRF: 5640131
Medieanbefalinger: Oil,Comp.Air,Vacuum, Godkjenning: DNVGL-CG-0339; PED; CE, Husmateriale: Messing, Drift: Servostyrt (membran), Antall veier: 2/2
Produktdetaljer
| Bruttovekt | 3.36 Kilogram |
| Nettovekt | 2.997 Kilogram |
| Volume | 7.334 Liter |
| EAN | 5702423017942 |
| Type | EV220B |
| Product group | Magnetventiler |
| Product Line | 01 |
| Product Name Description | Magnetventil |
| Aktuatorstørrelse | 13.5 mm |
| Aktuatorstørrelse [tommer] | 0.53 in |
| Aktuatorsystem [mm] | 13.5 mm |
| Antall per emballasjeformat | 1 stk. |
| Antall veier | 2/2 |
| Applikasjon | Åpen |
| CE mark | Yes |
| China RoHS compliance | Yes with exemptions |
| China RoHS exemption clause | 7.3 |
| Contains batteries | No |
| Cv-verdi [gal/min] | 27.7 gal/min |
| Deleprogramnavn | EV220B 15 - 50 |
| Differansetrykk [bar] [Maks.] | 10 bar |
| Differansetrykk [bar] [min.] | 0.3 bar |
| Differansetrykk [psi] [maks.] | 145 psi |
| Differansetrykk [psi] [min.] | 4.35 psi |
| Drift | Servostyrt (membran) |
| EEE category | 5 small equipment (any external dimension < 50 cm) |
| Emballasjeformat | Enkeltpakke |
| Est. tid til å lukke, vann [ms] | 4000 ms |
| Est. tid til å åpne, vann [ms] | 1500 ms |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(c) |
| Flowretning | Enkelt-strømning |
| Flowretningsindikator | Preget 1-veis pil |
| Funksjon | NC |
| Godkjenning | CE
DNVGL-CG-0339
PED |
| Husmateriale | Messing |
| In scope of WEEE | Yes |
| Kobling innv./utv. | Intern |
| Koblingsmateriale | Messing |
| Koblingsstandard | ISO 228-1 |
| Koblingsstørrelse [tommer] | 1 1/2 |
| Koblingstype | G |
| Kv verdi [m³/t] | 24 m³/h |
| Maks mediaviskositet [cSt] | 50 cSt |
| Maks. driftstrykk [bar] | 10 bar |
| Maks. driftstrykk [psig] | 145 psig |
| Maks. testtrykk [bar] | 15 bar |
| Maks. testtrykk [psig] | 217.5 psig |
| Medieanbefalinger | Oil,Comp.Air,Vacuum |
| Medietemperaturområde [°F] [maks.] | 212 °F |
| Medietemperaturområde [°F] [min.] | 32 °F |
| Medietoleransekommentarer | Nøytralt medium
Vann ved maks. 60°C/140 °F |
| Mediets temperaturområde [°C] [Maks.] | 100 °C |
| Mediets temperaturområde [°C] [Min.] | 0 °C |
| Omgivelsestemperatur [°F] | 176 °F |
| Omgivelsestemperatur maks. [°C] | 80 °C |
| Produkttilbehør | Magnetventilspole-tilbehør |
| SCIP dossier nr. | b8af40bc-3f7f-4177-bd55-c3503cccfc04 |
| SCIP dossier produktnavn | EV220B 15-50 brass NC - solenoid valve |
| Servicebar | Magnetventil-reservedeler |
| Spesifikasjonsnøkkel | EV220B 40B G 112F NC000 |
| Stoffer på REACH-kandidatlisten | Lead (CAS no. 7439-92-1) |
| Tetningsmateriale | FKM |
| Typedesign | EV220B 40 |
| Utløser | B |
| Væskegruppe | 1 |
| Åpne/lukke utligningsåpning | Ekstra utligningsblende |
| Åpningsstørrelse [mm] | 40 mm |
| Åpningsstørrelsesdel [tommer] | 1 1/2 in
|
