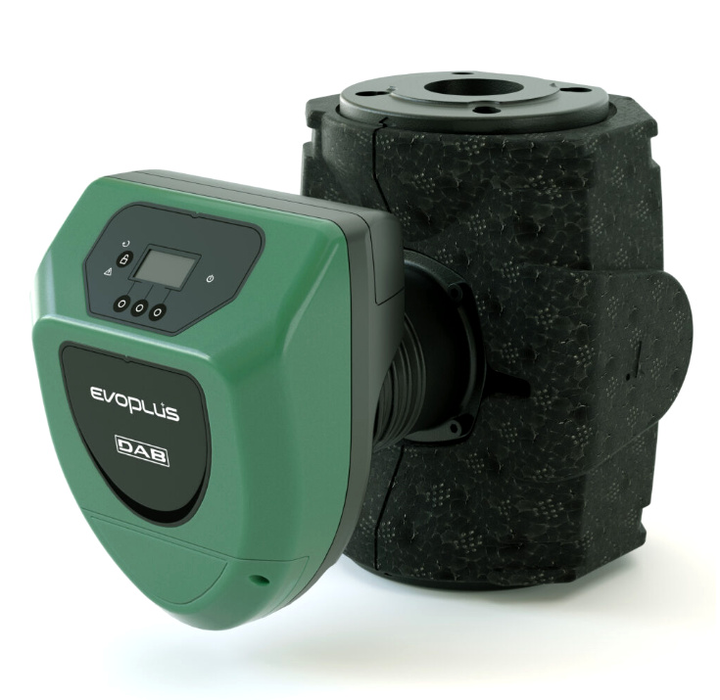

DAB Evoplus B 40/240.50 M
Sirkulasjonspumpe for kjøle- og varmeanlegg. Tilkobling: DN 50 flens
Elektronisk våtløper-sirkulasjonspumpe beregnet for sirkulasjon av vann i kjøle- og varmeanlegg i næringsbygg. Enkeltversjonen leveres med isolasjonsskåler.
Evoplus D-versjonene leveres som standard med en automatisk tilbakeslagsventil integrert i utløpsporten for å hindre at vann sirkulerer tilbake gjennom enheten når den ikke er i drift, samt en blindflens for service på en av de to motorene. Mulighet for fjernstyring med DConnect-tjenesten (DConnect Box leveres separat).
TEKNISKE DATA

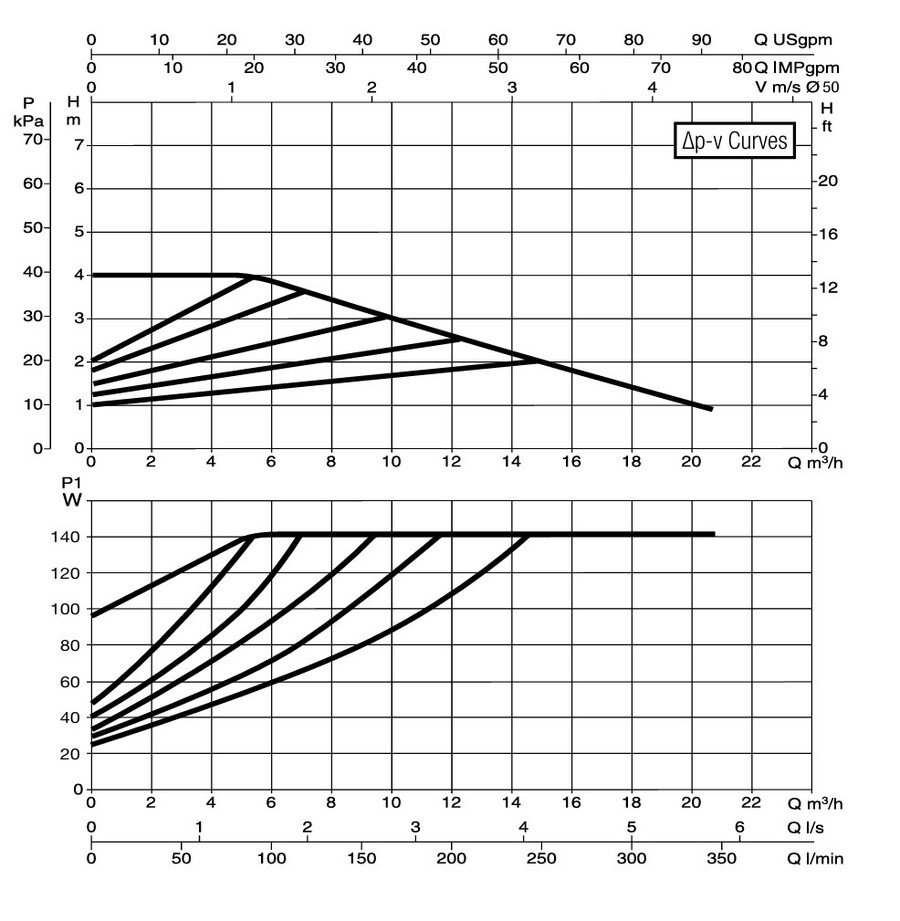

Kapasitet (område): fra 3 m³/h til 20,61 m³/h
Løftehøyde: opptil 3,993 m
Type væske som pumpes: ren, fri for faste stoffer og mineraloljer, ikke-viskøs
Glykolandel (maks.): 30 %
Væsketemperatur (område): -10 °C / +110 °C
Driftstrykk (maks.): 16 bar / 1600 kPa

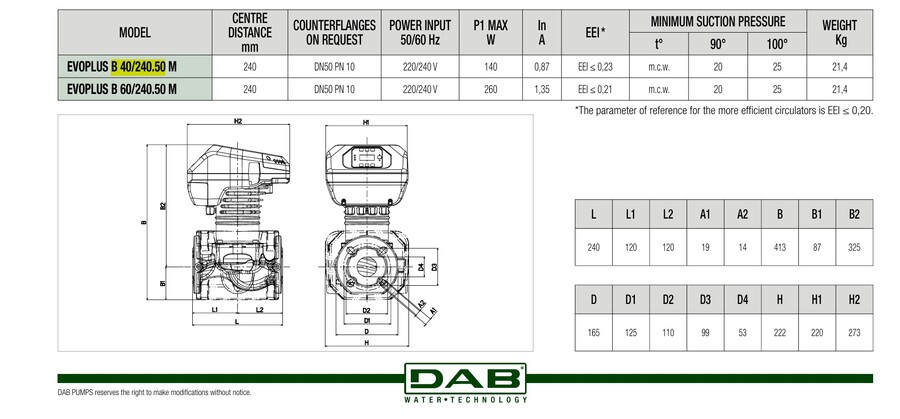

Flens eller gjenger: flens DN 32, 40, 50, 65 med PN 6, 10, 16 og flens DN 80, 100 med PN 6
Motorens kapslingsgrad: IP X4
Motorens isolasjonsklasse: F
Energieffektivitetsindeks: EEI = 0,23
Materiale i pumpehjul: teknopolymer
1-faset strømtilførsel: 230 V 50 Hz
Installasjonstype: fast installasjon med horisontal motorakse
KONSTRUKSJONSEGENSKAPER FOR PUMPEN
Kompakt sirkulasjonspumpe med hydraulikkdel i støpejern. Flensede suge- og utløpstilkoblinger i in-line utførelse. Enkeltversjonen er utstyrt med isolasjonsskåler. Pumpehjul i teknopolymer.
KONSTRUKSJONSEGENSKAPER FOR MOTOREN
Synkron elektrisk motor med våtløper og permanentmagnet. Herdet motoraksel i rustfritt stål montert i keramiske foringer, smurt av pumpemediet. Motorhus i aluminium.
KONSTRUKSJONSEGENSKAPER FOR ELEKTRONIKKEN
Innebygd OLED-display og fire konfigurasjonstaster. LED for statusindikering på sirkulasjonspumpen samt alarm-LED. Inverterfunksjon.
Seks reguleringsparametere: proporsjonalt differansetrykk, konstant differansetrykk, innstilling av konstant kurve, konstant og proporsjonalt differansetrykk i forhold til vanntemperatur, samt økonomifunksjon som reduserer verdien av alle innstillinger til 50 %.
Tilkobling til styresystemer via eksternt signal 0–10 V er mulig, eller med PWM, samt til ModBus-bygningstyringssystemer og LonBus med egen tilleggskommunikasjonsmodul, ved bruk av den valgfrie multifunksjonsmodulen, som leveres som standard i tvillingversjonen.
