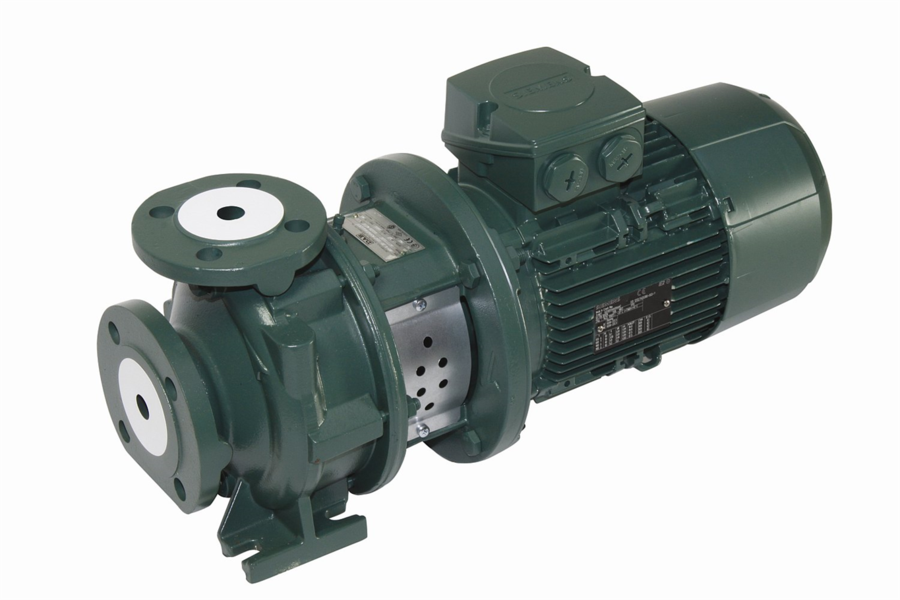

DAB NKM-G 65-160/165/A/BAQE/1.5 – sentrifugalpumpe 3x230/400V
DAB NKM-G er en robust, direktedrevet sentrifugalpumpe utviklet for sirkulasjon og transport av vann og andre væsker med egenskaper tilsvarende vann. Pumpen er konstruert for profesjonelle varme-, kjøle-, vannforsynings- og industrielle anlegg.
Typiske bruksområder er vannforsyning, sirkulasjon av varmt vann i sentralvarmeanlegg, sirkulasjon av kaldt vann i kjøle- og klimaanlegg samt væsketransport innen industri, landbruk og hagebruk. Pumpen egner seg også godt som en del av større pumpesystemer.
Konstruksjon
Pumpen er en ett-trinns sentrifugalpumpe med spiralhus i støpejern, produsert i henhold til DIN EN 733. Pumpehjulet er utført i støpejern, innkapslet og dynamisk balansert. Aksialkraften kompenseres ved hjelp av balanseringshull.
Pumpeakselen er produsert i rustfritt stål AISI 304. Pumpen leveres med standardisert mekanisk akseltetning i henhold til DIN 24960, med karbon/silisiumkarbid og O-ringer i EPDM.
Motoren er en lukket, asynkron motor med ekstern kjøling og store kulelagre som bidrar til lavt støynivå og lang levetid. Motoren har energieffektivitetsklasse IE3.
Bruksområder
- Vannforsyningsanlegg
- Sentralvarme og vannbårne varmeanlegg
- Kjøle- og klimaanlegg
- Kjølevannssystemer
- Industrielle prosessanlegg
- Landbruk og hagebruk
- Pumpestasjoner og større pumpesystemer

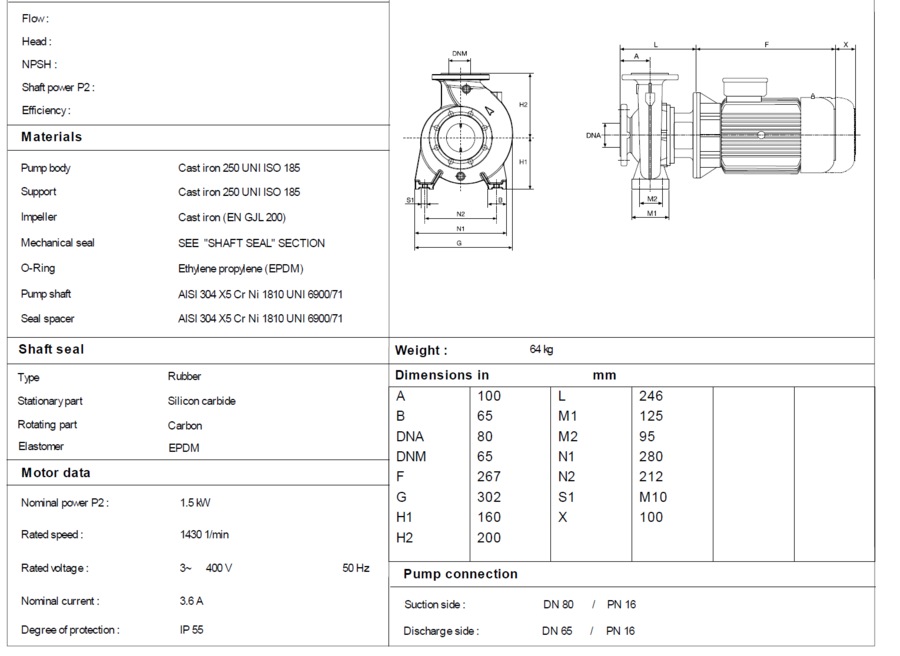

Tekniske data
- Modell: NKM-G 65-160/165/A/BAQE/1.5
- Spenning: 3x230/400 V
- Frekvens: 50 Hz
- Motoreffekt: 1,5 kW
- Motor: 4-polet
- Energieffektivitetsklasse: IE3
- Beskyttelsesgrad: IP55
- Isolasjonsklasse: F
- Turtall: ca. 1450 o/min
- Væsketemperatur: -10 °C til +140 °C
- Maks. omgivelsestemperatur: +50 °C
- Maks. arbeidstrykk: 16 bar
- Flensutførelse: PN16
- Pumpehus: Støpejern
- Pumpehjul: Støpejern
- Pumpeaksel: Rustfritt stål AISI 304
- Akseltetning: Karbon/silisiumkarbid med EPDM O-ringer
Pumpemedium
Pumpen er beregnet for rene væsker uten faste eller slipende partikler. Væsken skal være ikke-viskøs, ikke-aggressiv, ikke-krystalliserende og kjemisk nøytral, med egenskaper tilsvarende vann.
Pumpen kan normalt monteres horisontalt eller vertikalt, forutsatt at motoren alltid plasseres over pumpen. For andre væsker, spenninger eller frekvenser kan spesialutførelser leveres på forespørsel.
