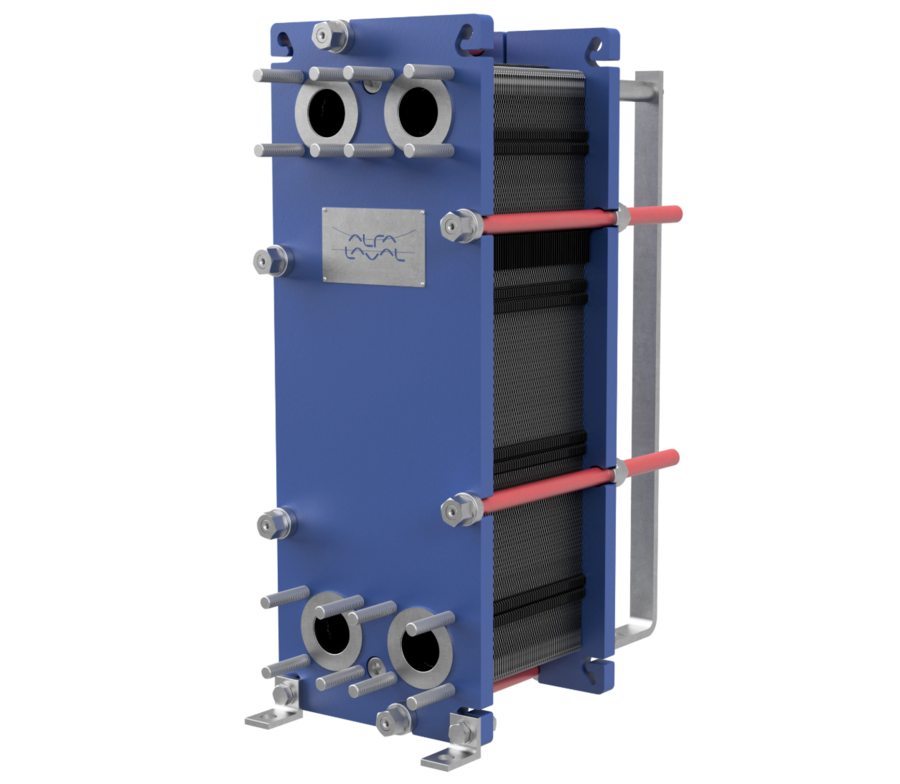

Alfa Laval T6-BFG – gasketed platevarmeveksler

Kompakt og effektiv gasketed platevarmeveksler fra Alfa Laval, modell T6-BFG, beregnet for vann/vann-varmeoverføring. Varmeveksleren er dimensjonert for en varmeeffekt på 350 kW og er utført med 97 plater i syrefast stål AISI 316, med platetykkelse 0,4 mm.

Enheten er beregnet for motstrøms drift og leverer høy varmeoverføring med en total varmeovergangskoeffisient på 4 911 W/m²K. På varm side kjøles vann fra 80 °C til 60 °C, mens kald side varmes opp fra 55 °C til 75 °C. Begge sider har en massestrøm på 4,19 kg/s.

Varmeveksleren har 10 bar designtrykk og 14,4 bar testtrykk på begge sider. Tilkoblinger er ISO 228 – G 2 B, utført i AISI 316, med 65 mm tilkoblingsstørrelse. Pakninger er av typen NBRB ClipGrip™.

Hoveddata:

• Modell: Alfa Laval T6-BFG
• Type: Gasketed platevarmeveksler
• Effekt: 350 kW
• Medium: Vann / vann
• Temperatur varm side: 80/60 °C
• Temperatur kald side: 55/75 °C
• Massestrøm: 4,19 kg/s på begge sider
• Trykkfall: ca. 11,7–11,8 kPa
• Antall plater: 97
• Varmeoverflate: 14,25 m²
• Plateutførelse: AISI 316, 0,4 mm
• Pakning: NBRB ClipGrip™
• Tilkoblinger: G 2 B, AISI 316, 65 mm
• Designtrykk: 10 bar
• Testtrykk: 14,4 bar
• Mål: ca. 700 × 330 × 880 mm
• Netto vekt: 185 kg
• Pakket vekt: 220 kg

En robust og plassbesparende varmeveksler egnet for tekniske anlegg der høy virkningsgrad, enkel service og driftssikker varmeoverføring er viktig.
