Varmeregulator AM40 med turvanns- og uteføler, 230 V

AM40 er en komplett shuntstyring for automatisk regulering av radiatoranlegg, vannbåren gulvvarme eller kombinasjoner av disse. Regulatoren benytter uteføler og turvannsføler for å tilpasse turtemperaturen etter utetemperaturen og ønsket varmekurve.

Styringen leveres klargjort for én varmekrets, men har tilkoblinger for to separate varmekretser, for eksempel én lavtemperaturkrets for gulvvarme og én høytemperaturkrets for radiatorer.

AM40 er enkel å montere og sette i drift. Motor, følere og tilbehør kobles til med hurtigkontakter, og temperaturer, driftsstatus og innstillinger vises tydelig på et belyst LCD-display.

Regulatoren har programmerbar uke- og kalenderfunksjon, ECO-/energispareprogram og fraværsmodus. Et potensialfritt relé kan blant annet benyttes til styring av sirkulasjonspumpe.

Egenskaper

• For radiatoranlegg og vannbåren gulvvarme
• Utekompensert regulering av turtemperaturen
• Kan styre opptil to varmekretser med forskjellige temperaturer
• Automatisk varmekurve
• Programmerbart ECO-/energispareprogram
• Ukeprogram med individuelle innstillinger
• Fraværs-/feriefunksjon
• Programmerbart relé, for eksempel for sirkulasjonspumpe
• Justerbar minimums- og maksimumstemperatur på turvannet
• Ventilvedlikeholdsfunksjon
• Belyst LCD-display med tydelig visning av temperatur og innstillinger
• Enkel montering med hurtigkoblinger
• Kan monteres på vegg, DIN-skinne eller i panel

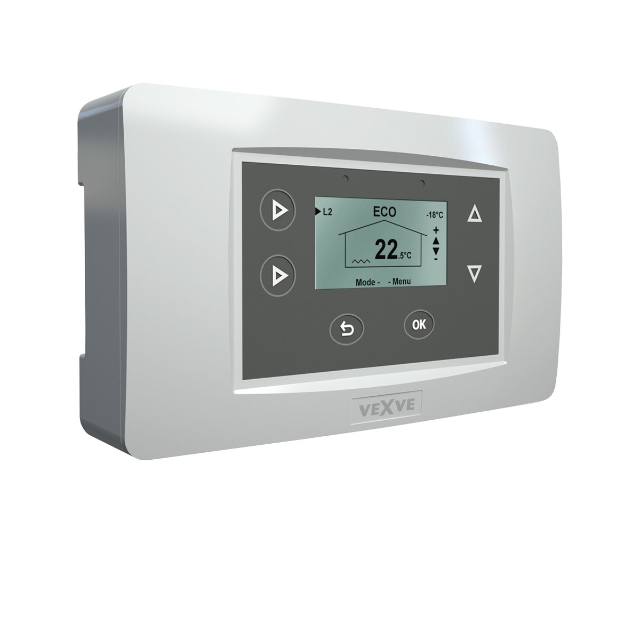

Reguleringssentral AM40

• Punktmatrisedisplay med LED-bakgrunnsbelysning, 52 × 27 mm
• Driftsspenning: 18 VAC
• Kapslingsgrad: IP21
• 2 motorutganger, 24 VAC, RJ12
• 3 sensorinnganger, RJ11
• Tilkobling for trådløs antenne, RJ11
• Ekstern I/O-tilkobling, RJ12
• Potensialfritt relé, 10 A
• Alarmvisning ved sensor- eller kommunikasjonsfeil
• Internt minne beholder innstillingene ved strømbrudd

Motor

• Driftsspenning: 24 VAC
• Gangtid: 140 sekunder / 90°
• Dreiemoment: 5 Nm
• 3-punktsstyring
• Kapslingsgrad: IP41
• 1,5 meter kabel med RJ12-kontakt
• Manuell betjening
• Mekanisk posisjonsindikator

Turvannsføler

• KTY-føler
• Tilkoblingskabel
• Hurtigkontakt
• Festebånd for montering på rør

Utetemperaturføler

• NTC 2K2-føler
• 15 meter tilkoblingskabel
• RJ11-kontakt
• Kapsling for veggmontering

Strømforsyning

• 230 VAC, 50 Hz
• Utgang: 18 VAC
• Ekstern strømforsyning

Leveringsomfang

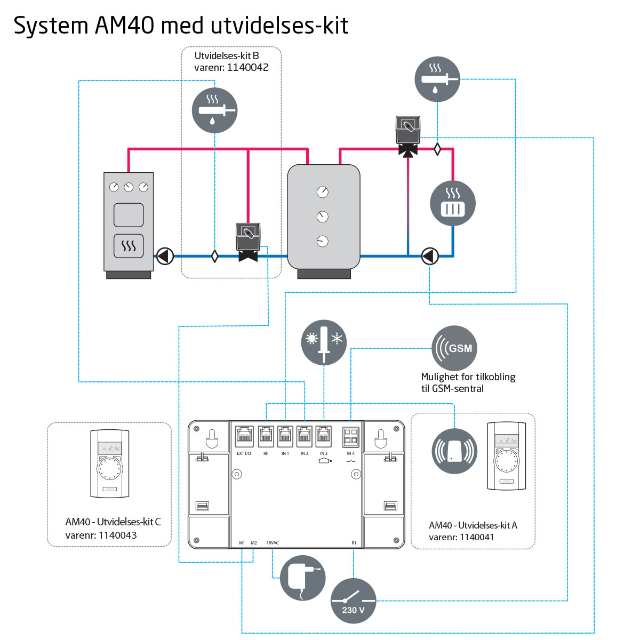

AM40 leveres komplett med reguleringssentral, motor, turvannsføler, utetemperaturføler, strømforsyning og adaptere for ventiltilkobling. Regulatoren kan senere bygges ut med blant annet ekstra motor for varmekrets nummer to og trådløse romenheter.
