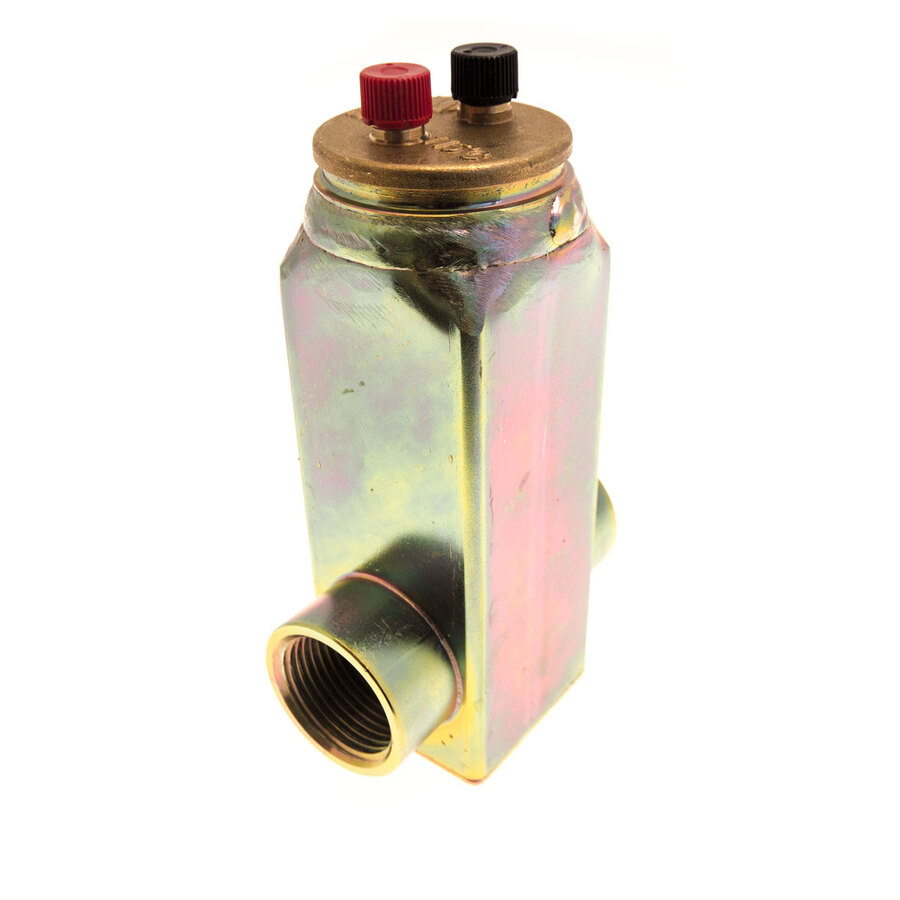

Watts ERD25 - 1 1/2" Luftutskiller/microbobleutskiller
Høiax mikrobobleutskiller er utviklet for effektiv fjerning av sirkulerende luft og mikrobobler i vannbårne varme- og kjøleanlegg. Produktet monteres i teknisk rom og bidrar til bedre driftssikkerhet, redusert støy, mindre risiko for korrosjon og bedre energieffektivitet i anlegget.
I motsetning til en vanlig automatisk luftepotte, som først slipper ut luft når den har samlet seg i øvre del av systemet, arbeider mikrobobleutskilleren kontinuerlig med å skille ut luft fra vannet. Inne i ekspansjonskammeret reduseres vannhastigheten, samtidig som mikrobobler samles til større luftbobler. Disse stiger opp og luftes ut via den automatiske lufteventilen.
Bruksområde
Mikrobobleutskilleren egner seg godt i sirkulasjonskretser med pumpe, spesielt på høye punkter i rørstrekk der luft kan samle seg. Den er også godt egnet i systemer med strålepaneler, hvor luft i vannet kan redusere varme- eller kjøleytelsen. I aircondition- og kjøleanlegg bidrar den til å hindre oppsamling av luft i batterier, vekslere og rørstrekk.
Produktet leveres med ekspansjonskammer og doble lufteventiler, både automatisk og manuell.
Slik fungerer mikrobobleutskilleren
Vannhastigheten reduseres inne i beholderen. Når hastigheten senkes, og vannet passerer den innvendige spiralnettingen, skilles oppløste gasser ut som små bobler. Når boblene kommer i kontakt med nettingen, samles de til større luftbobler som stiger til toppen av beholderen. Der slippes luften ut gjennom den automatiske lufteventilen.
Lavere vannhastighet gir bedre utskillelse av luft. Ved for høy volumstrøm vil vannet passere raskere gjennom enheten, noe som kan redusere effekten av luftutskillingen.

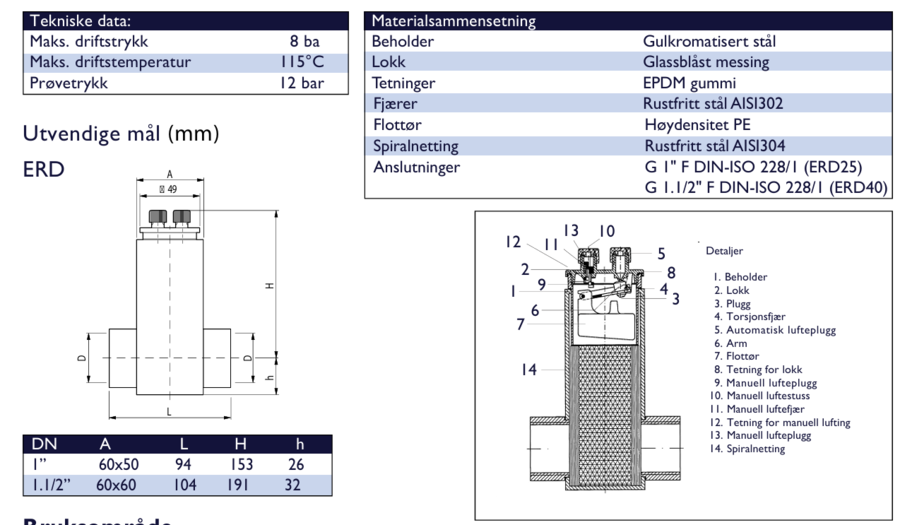

Tekniske data
Maksimalt driftstrykk: 8 bar
Maksimal driftstemperatur: 115 °C
Prøvetrykk: 12 bar
Materialer
Beholderen er utført i gulkromatisert stål. Lokket er laget i glassblåst messing MS58.
Tetningene er i EPDM-gummi, fjærene i rustfritt stål AISI 302, flottøren i høydensitet PE og spiralnettingen i rustfritt stål AISI 304.
Tilkoblinger og modeller
Mikrobobleutskilleren leveres i to størrelser:
Mikrobobleutskiller 1", type ERD25, med G 1" innvendig gjenge iht. DIN-ISO 228/1. Denne modellen er beregnet for volumstrøm under 60 liter per minutt. Høiax artikkelnummer og NRF-nummer: 8377723.
Mikrobobleutskiller 1 1/2", type ERD40, med G 1 1/2" innvendig gjenge iht. DIN-ISO 228/1. Denne modellen er beregnet for volumstrøm under 150 liter per minutt. Høiax artikkelnummer og NRF-nummer: 8377724.
Fordeler
Høiax mikrobobleutskiller bidrar til mer stabil drift av vannbårne systemer ved å fjerne luft som ellers kan føre til støy, redusert sirkulasjon, lavere varmeoverføring og økt korrosjonsfare. Dette gjør produktet godt egnet for tekniske rom, varmeanlegg, kjøleanlegg, ventilasjonsbatterier og andre vannbårne systemer hvor effektiv luftutskilling er viktig.
